玻璃鋼樹脂罐技術要求及保養(yǎng)方法
作者：hengke來源：天津盛昊環(huán)保設備有限公司時間：2018-10-29 09:12訪問量：次
描述：玻璃鋼樹脂罐通常由內表面層、內層、強度層和外表面層四層組成。根據要求也可采取其他分層結構；罐的壁厚根據設計要求的前提下改變，筒體內層表面層、內層的樹脂含量根據貯存介質的不同而變化，內壁的錐角部超過1°，在裝載條件下，罐壁的允許環(huán)向應變得不超過0.1%。河北華強科技開發(fā)有限公司專業(yè)技術人員為您詳解玻璃鋼樹脂罐技術要求及保養(yǎng)方法。
玻璃鋼樹脂罐技術要求及保養(yǎng)方法
一、玻璃鋼樹脂罐技術要求
1、筒體
（1）
玻璃鋼樹脂罐通常由內表面層、內層、強度層和外表面層四層組成。根據要求也可采取其他分層結構；罐的壁厚根據設計要求的前提下改變
（2）筒體內層表面層、內層的樹脂含量根據貯存介質的不同而變化
（3）內壁的錐角部超過1°
（4）在裝載條件下，罐壁的允許環(huán)向應變得不超過0.1%
（5）纖維纏繞層，取螺旋纏繞角為80°時，軸向拉伸強度不低于15MPa
2、封頭
（1）立式貯罐的封頭可采用橢球形、平形和圓錐形，上下封頭也可采用不同形式組合。臥式貯罐的封頭為橢圓形 。
（2）封頭強度層以噴射、手糊為主，纏繞包絡為輔：表面氈、短切原色氈及無捻粗紗布鋪放時，層間接縫應錯開寬度不小于60MM.塔接寬度為30MM.樹脂質量含量不低于40% 。
（3）立式貯罐為平地時，底部拐角半徑不小于38MM,底部增厚遞減與平底相切，拐角加強區(qū)的最小厚度為筒體和封頭的結構厚度之和。
3、支座
（1）臥式貯罐的鞍形支座數量不少于兩個，鞍座也可用鋼、鑄鐵、砼或手糊玻璃鋼制作
（2）鞍座的包角不小于120°.鞍弧與貯罐外壁園吻合
（3）任意兩個鞍座間的距離不大于筒體公稱直徑的1.5倍
（4）平形底貯罐采用平面砼基礎。支座上墊軟質墊或200MM厚砂墊層
（5）橢球形下封頭貯罐可采用玻璃鋼或樹脂混凝土支腿座.支腿座與玻璃缸墊層的形面應吻合：
（6）罐底與支腿座連接處可加玻璃鋼圈肋或鋼質吊耳。
4、加強助
（1）臥式貯罐應根據貯罐的長徑比合理選定加強助，加強助可設置在貯罐內部或外部。鞍座部位應設置增厚型加強助，其厚度
不少于壁厚的2/1，寬度不少于支座寬的1.3倍。
（2）無頂蓋立式貯罐的敞口邊應有水平加強肋。
（3）加強肋用短切氈和布在筒體上交替纏繞成型，外纏粗紗壓實。加強肋也可采用其他材料的復合材料。

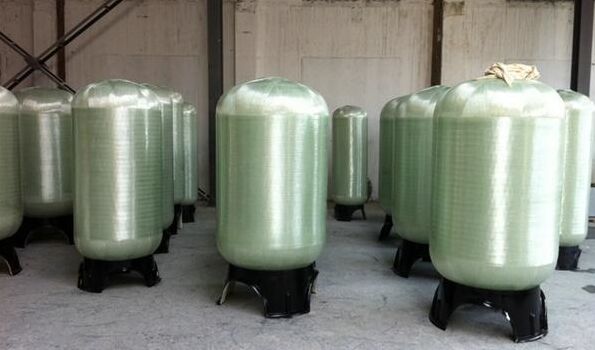

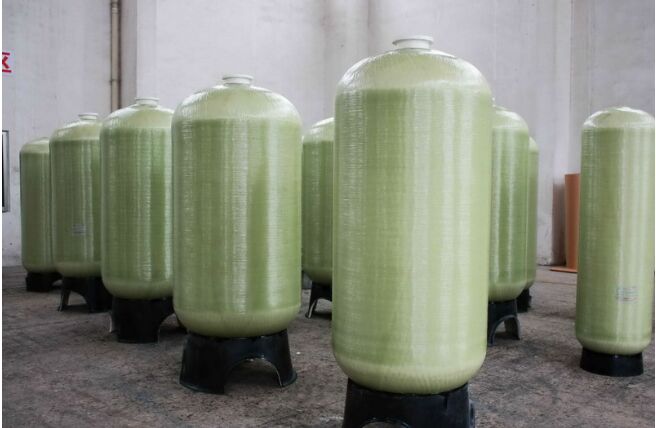

河北華強科技開發(fā)有限公司玻璃鋼樹脂罐廠家直銷圖：
5、排氣管及溢流管
（1）貯罐上部應設置排氣管與大氣自由聯通。排氣管最小管徑應大于進出料管的管徑。
（2）貯罐應設置溢流管，其直徑應大于進料管的管徑。
6、錨固裝置
（1）貯罐在安裝及操作時，特別是平行底貯罐必須設有固定于基礎上的錨固裝置。
（2）錨固裝置不固定在貯罐上
7、吊環(huán)
立式貯罐上應安裝吊環(huán)或其他起吊裝置。
二、玻璃鋼樹脂罐的保養(yǎng)方法
防止長時間在烈日下暴曬和惡劣的環(huán)境下運用；否則會大大縮短玻璃鋼儲罐的運用壽命；
玻璃鋼儲罐的保養(yǎng)技巧：
1、玻璃鋼儲罐只限在規(guī)劃條件下運用，不能隨意改變運用介質；如果在滿意規(guī)劃條件下，改變介質的時分要清洗潔凈；
2、防止接觸碰撞尖銳，堅硬物體；
3、如期上蠟拋光，施加油漆，堅持漂亮和耐久。觀色彩。
玻璃鋼儲罐要堅持罐內枯燥：
1﹑用專業(yè)角磨機加裝鋼絲球磨頭對貯存罐內壁進行精心打磨除銹，鏟除潔凈。
2﹑堅持貯存罐內枯燥。
3﹑按份額將環(huán)氧樹脂涂料底涂拌和均勻，用滾筒均勻滾涂于貯存罐內壁上，增強罐壁與涂料的接著力。
4﹑待底涂固化后，按份額將環(huán)氧樹脂涂料面涂（防銹料），用滾筒均勻滾涂于底涂上。
以上是河北華強科技開發(fā)有限公司專業(yè)技術人員為您詳解的玻璃鋼樹脂罐技術要求及保養(yǎng)方法，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
酵罐好看.jpg)
